 热源智慧监管平台解决方案

项目需求

对企业各热源厂、区域锅炉房、换热站、外网用户的能源数据进行集中采集，采集过程保证数据的完整性，安全性，稳定性。

采集到中心系统的数据做统一专业的BI分析，积累完整、详实的公司能耗数据，通过对能耗数据的分析，辅助公司科学地建立和推行各项节能制度措施，有效推动节能改造和能源管理的实施，使公司的能源管理水平达到国内先进水平。

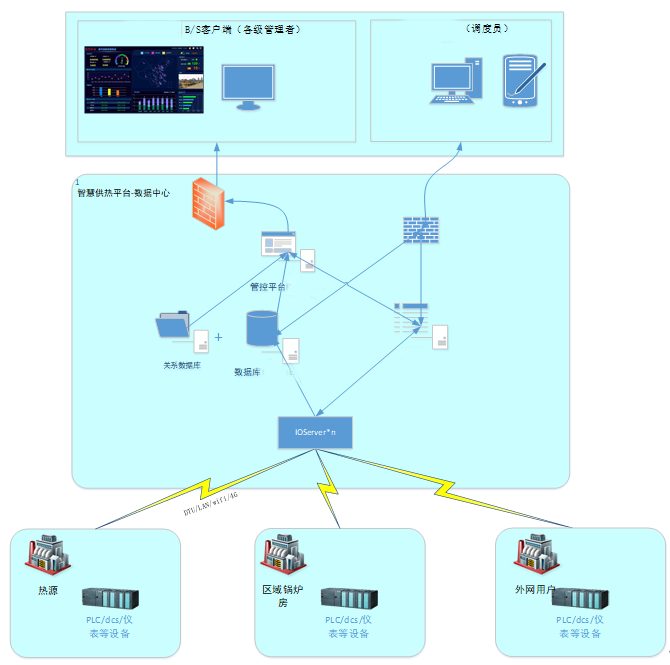

系统架构

数据采集

• 支持多种硬件设备的通讯：可与现场实际使用的PLC、DCS和无线终端设备通讯，实现与现场设备进行无缝连接和通讯。

• 灵活的采集控制：支持对链路、设备的编辑修改，可进行单项或批量的采集频率、存储周期的设置，支持改变存储、间隔存储、采集存储等多种存储方式。

• 基于数据块的高速采集：数据采集软件基于“数据块”来进行数据的组织和传输，可将重要的参数设置在一个数据块中，还可以对重要的数据块设置采集次数。这种以“数据块”为最小通讯单元的特点可提高数据采集和传输的速度。

• 故障诊断：在数据采集过程中，数据采集系统会对各监控点进行通讯性能诊断和统计。

BI分析及系统功能

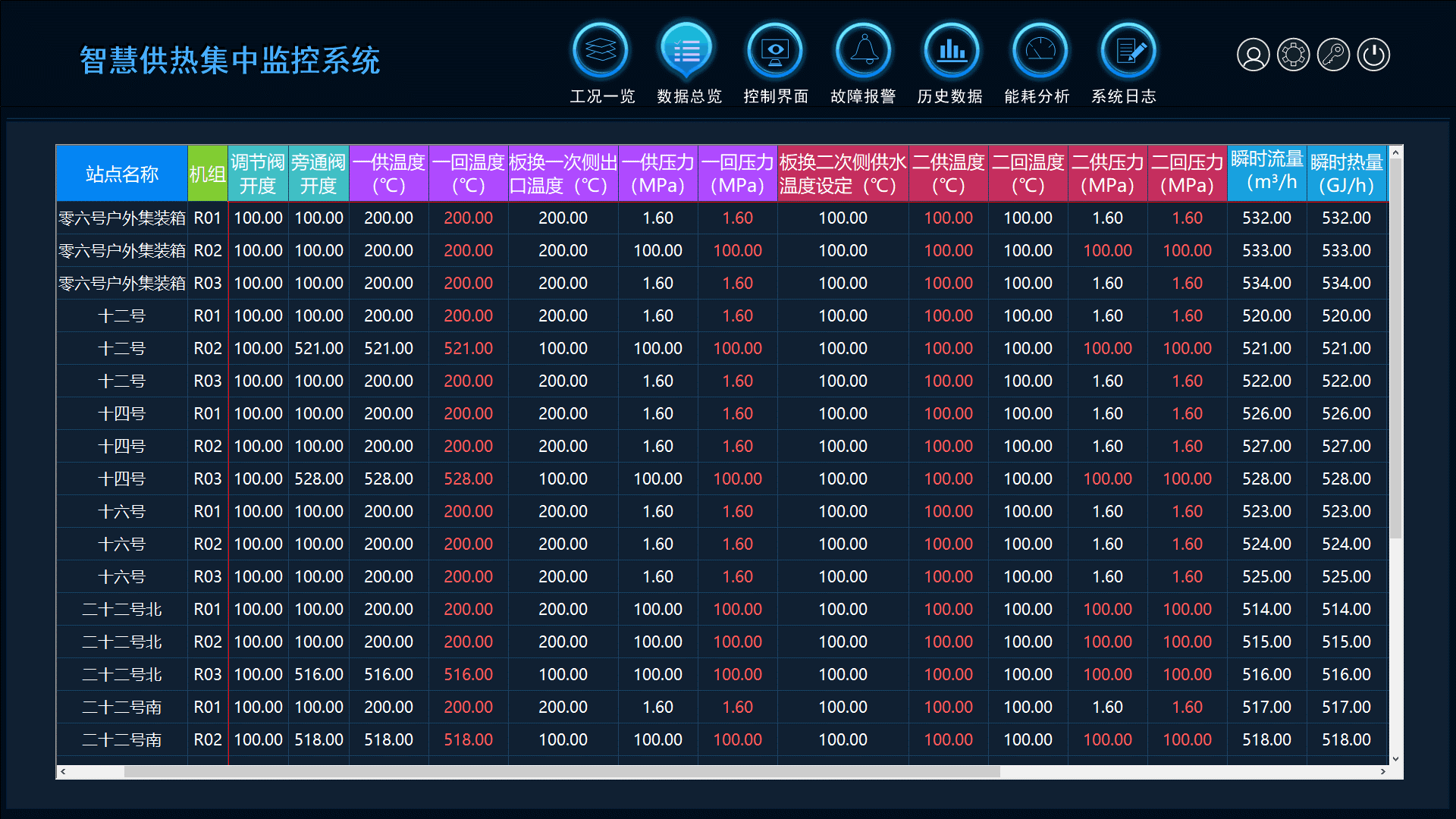

数据监测系统包括运行数据监测和能源数据监测，是热源厂、区域锅炉房、外网用户的运行数据进行数据采集、显示、报警、归档、查询、打印。

图 实时数据报表样例

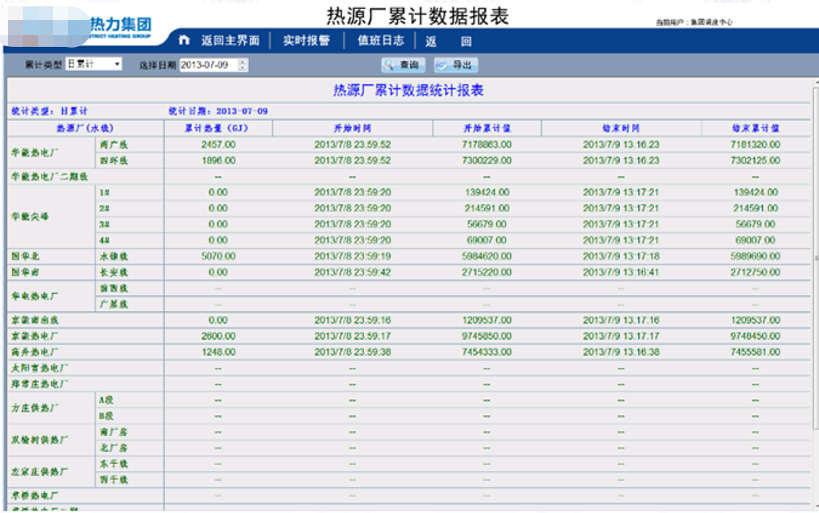

图 历史数据报表样例

能源管控系统功能

• 驾驶舱：驾驶舱是一个提供“一站式”（One-Stop）决策支持的管理信息中心，以驾驶舱的形式，通过各种常见的图表形象标示供热运行的关键指标（KPI），直观的监测运营情况，并可以对异常关键指标预警和挖掘分析。最大化地发挥数据的价值，使用者就像坐在的管理室（即驾驶舱）一样，实现高度可视化，敏捷、精准的进行分析和管理

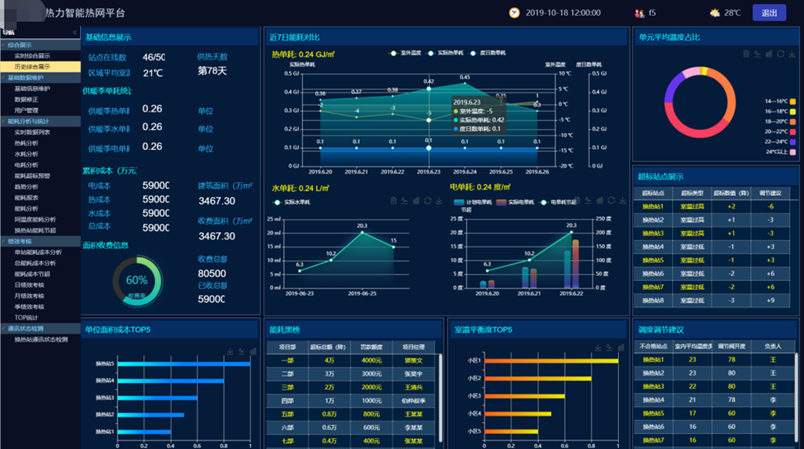

  图 驾驶舱



• 能耗管理系统：系统结合供热单位的当前管理模式，制订一套能耗考核管理体系，实现供热单位的节能降耗，按需供热，智能供热。生成计划考核指标，并根据计划值，对实时能耗数据进行追踪，实现不同维度的对比分析。

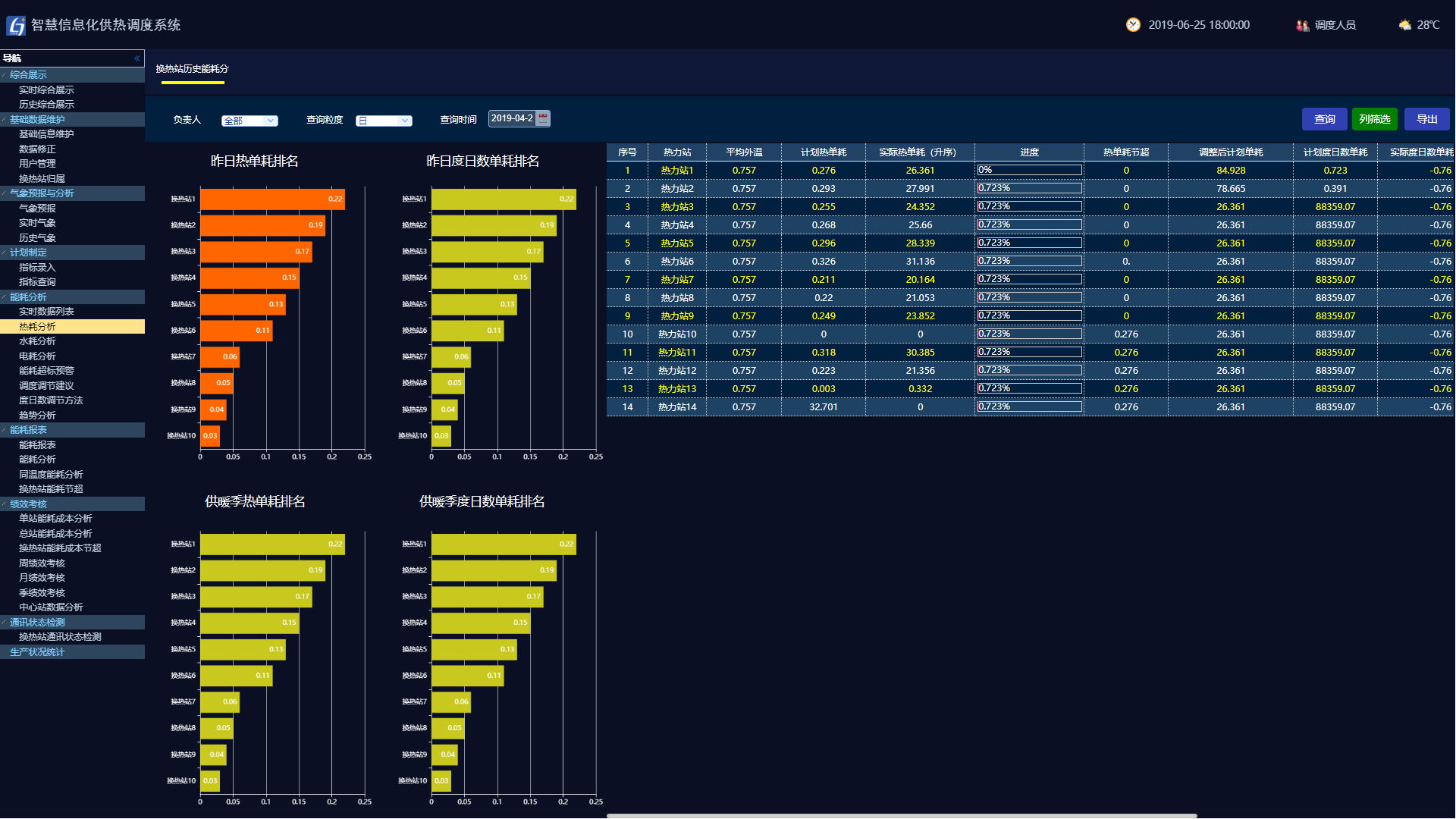

  图 实时能耗TOP排名



• 设备管理系统：设备管理系统可以让用户更有效的管理热源厂现场的设备资源、维护设备的正常运行，从而提高工作效率。它主要包含设备台账、分类统计、运行分析、设备保养和设备地图等功能



图 设备台帐

• 供热运行调度系统：本系统包含热负荷预测、管网地图功能、实时运行数据列表等



  图 实时运行数据列表



• 运行日志：运行日志即事件记录，系统不只单纯的记录事件数据的信息，同时会把所有与该事件所有相关的数据、条件记录到数据库，以供事故追溯、设备运转操作分析

• 系统维护管理：包含基础信息管理、基础信息维护、数据修正等

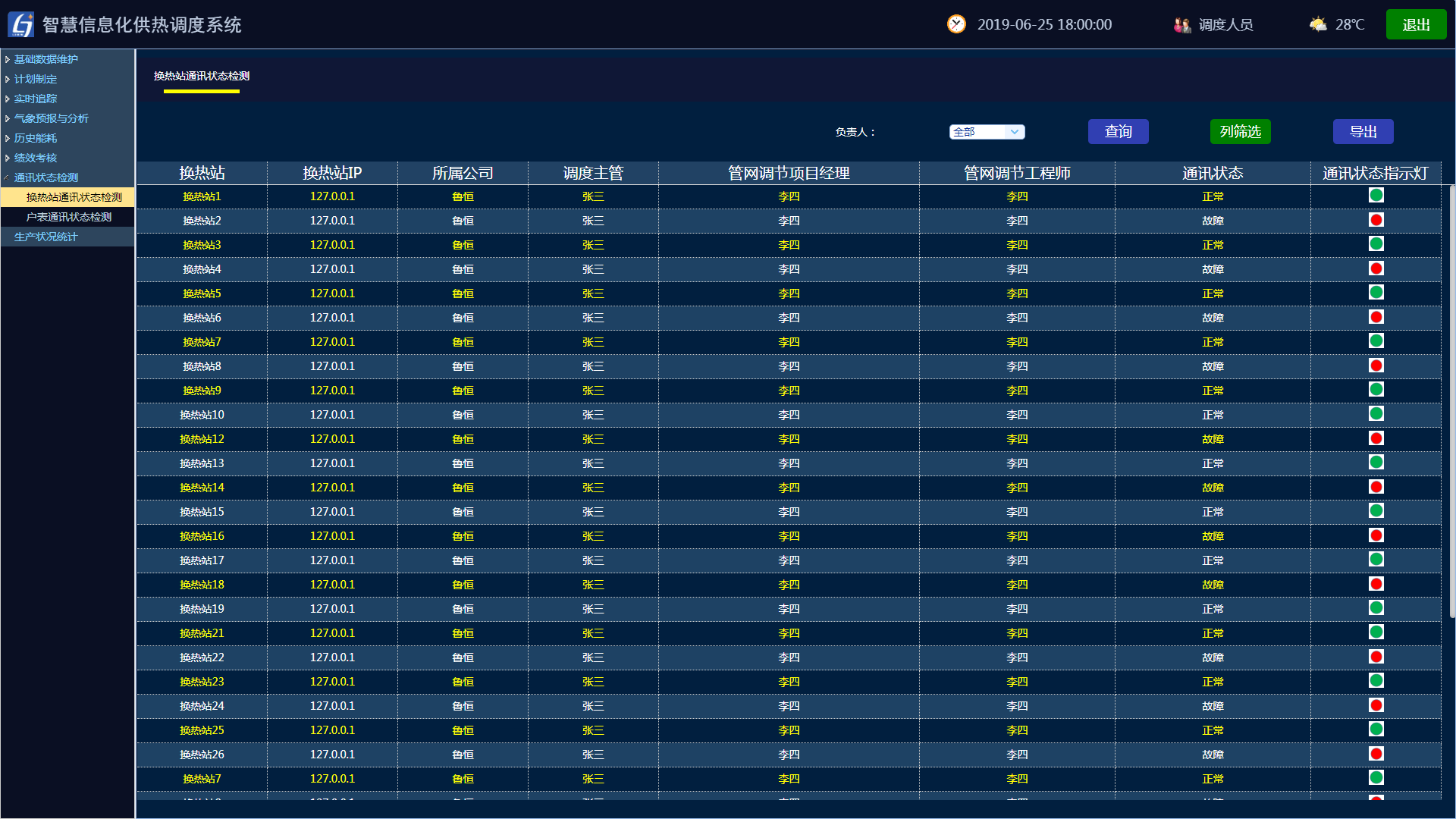

• 通讯管理：系统具备通讯管理功能，能够对整个平台中的现场设备（PLC、DCS）采集软件的在线状态进行检测，一旦对控制设备组态并使之投入使用，系统能自动开始在后台进行对该设备的诊断扫描，以保证对系统通讯的监测。



  图 通讯管理



• 用户管理：鉴于精细化管理的要求，系统所提供的所有功能均可以对不同用户进行授权，所有用户均可以具有不同的角色和用户组。权限管理主要包括三部分内容:用户管理、角色管理、用户组管理。每个用户可以对应一个角色也可以对应多个角色，用户角色的变化直接影响到其在系统里的操作权限。系统为每个角色定义可访问及操作的内容范围，保证系统信息的安全，尤其是生产运行管理的核心数据安全。
